こんにちは。株式会社グリーンワークスです。
某大学から「日本信号のカーゲートをスマートフォンで操作したい。動作検証してほしい。」というご相談を受けました。
最終的には見事動作しました。ブログにしましたので共有したいと思います。

リモコンの紛失！そして廃盤！！

聞くところによると、その学校は、「自動車通勤を認められた職員には、その電動ゲートを開けるためのリモコンを配布。」という運用。
何年も運用していると、リモコンの紛失は故障が時々発生、そして担当の方はそのたびにメーカーに発注という負のループ。
そ、そして！そのリモコンがなんと廃盤！！ということでご相談。

そこで「スマホで操作すれば解決するのでは？」と思ったところ、当社のホームページを見つけて「これならできる！」と行き着いたとのことでした。

​まずは１度目の訪問！

​早速現地に訪問しました。リモコンの数が不足しているためゲートは開いたまま。
これはなんとかしないといけない。技術者としての本能が騒ぎました。

↓ゲートを確認すると、おぉ！なんとあの日本信号社であることが判明！

そしてこのゲート本体を開けてみると….中には日本信号とは別の会社が組んだPLCシステムが鎮座していました。
リレーやタイマー、各種センサーが複雑に配線されていました。
「どこかの端子同士を短絡すると、リモコン押下と同じ信号が送られる接点があるはず。」

予想以上の配線に圧倒され、「だめだ….どうしよう…」諦めかけていた時。
↓ふと視線をずらすと、このPLCの回路図があるではないか！

その写真に収め、その日は社内に持ち帰り、後日改めることにしました。

2度目の訪問！

0VとOK端子の短絡で動作成功！！

​学校側の事情でメーカーサポートが受けられないという厳しい制約の中、持ち帰った配線図を解析しました。その結果「0VとOK端子を短絡すればゲートが動く」ことが発覚！
そして2回目の訪問！
まずはニッパーで0VとOK端子を短絡…すると見事にゲートが開きました。

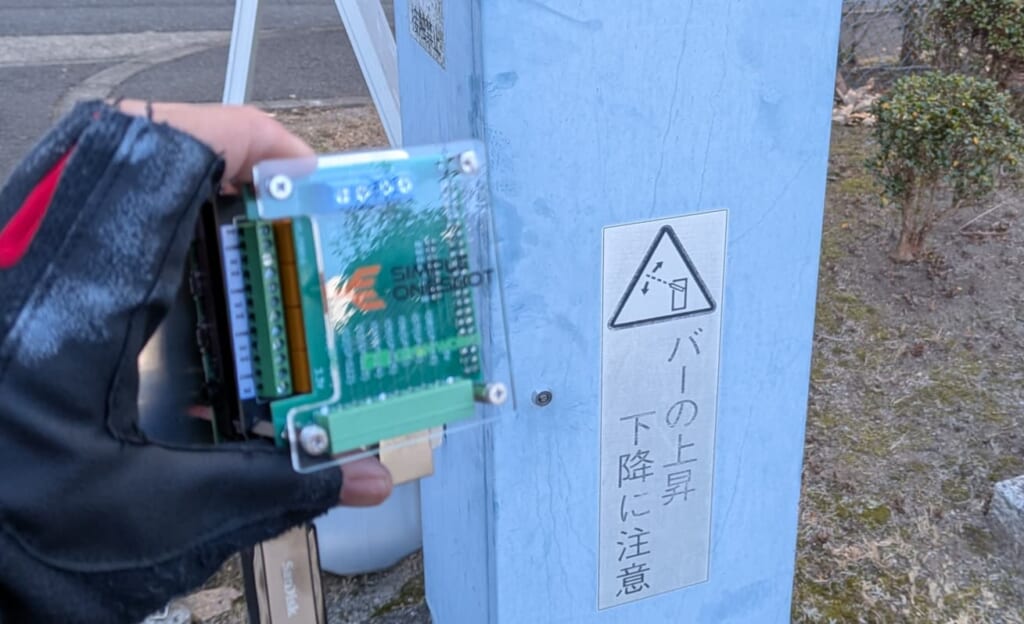

そして本命である当社のシンプルワンショットに接続。シンプルワンショットはモバイルルーター接続。そしてアプリを起動してボタンをプッシュ…。見事にスマホでゲートを開けることに成功しました。

シンプルワンショットで無電圧瞬時A接点を送信

このシンプルワンショットで無電圧瞬時A接点を送って0VとOKを短絡！
(VPN,ポート開放いずれも不要なのが特徴。P to Pなのにレスポンス爆速)

YouTubeがこれだ！！

U-GATEシステムでセキュリティ万全！

​当社のカーゲート制御システムは、単に「スマホで操作できました！」と自負するシステムではありません。その特徴はセキュリティと管理のしやすさにあります。

認証はスマホの固有ID（UUID）で認証を行うため、パスワードとい概念が存在しません。
つまりパスワードをLINE等で勝手に共有される可能性がないのです。

利用者の登録や削除も、管理画面で簡単管理。
紛失リスクのある物理リモコンの管理から完全に解放されます。

リンク

お問い合わせ

「リモコンが廃盤になって困っている」「ゲートをスマホ対応にしたい」といった同じような相談があれば、是非グリーンワークスにご相談ください！既存の設備を活かした最適なご提案をいたします。まずはお気軽にお問い合わせください。

​
