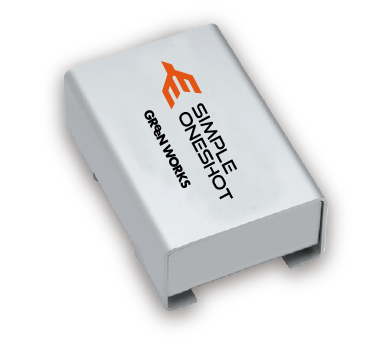

シンプル・ワンショット

4in x 4out 遠隔リレーコントローラー

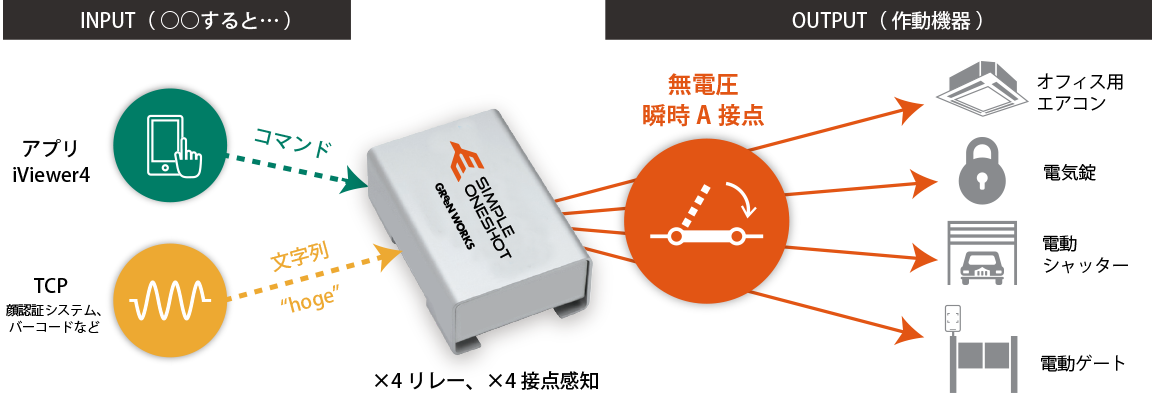

スマホアプリiViewer4から送られた命令を受信して、エアコン、電気錠などに「無電圧瞬時a接点」を送信します。
この際VPNやポート転送は要りません。
状態感知端子が付いているので、機器の状態を感知して、アイコンを変更することが可能です。
(別途月額料:990円)

保証期間:
2年
価格  :
130,000円 (税別)  143,000円 (税込)
製品概要

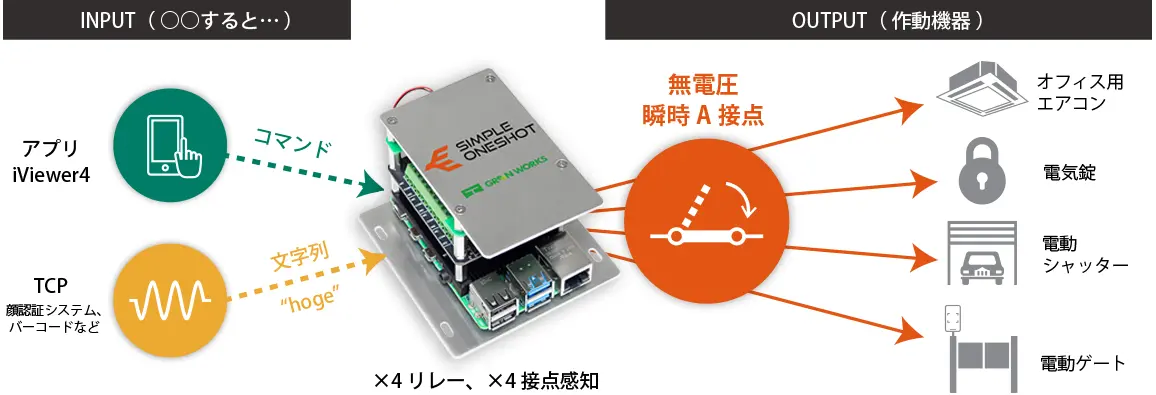

システム図
結線図
取り付け写真図

製品概要

【製品概要】
・オールインワン「4OUT x 4IN」 リレーコントローラー。
・LOS内蔵で、VPNやポート転送を使わずに遠隔地からもアクセス可能。
・出力:瞬時接点のみ (リレー容量:DC30Vx1A)
・入力:無電圧接点のみ。(短絡の間、iViewer4のアイコンを変化させるのに使います。)
・電動シャッター業務用エアコン、電気錠、給湯器、床暖房など、無電圧瞬時接点で動作する機器なら何でも操作可能。
・別売りの「瞬時リレー保持ユニット」と組み合わせることで、常時接点を制御することが可能です。

【システム動画】


■注意事項■
・本機の接点感知端子に、絶対に電圧を加えないで下さい。確実に故障します。
(この場合保証の対象にはなりません。)
・無電圧瞬時接点を対象の機器に送信することで、その機器がどういった動作をするかは各メーカーにお尋ね下さい。

【本製品の関連リンク】

【関連サイト】

システム図

基本的な構成

無電圧瞬時A接点で動作する機器を最大4台まで制御可能。状態感知(無電圧A接点)も(...)

エアコンと照明を制御

瞬時保持リレーユニットを間にかますと、照明が操作可能に!小規模オフィス、店舗に!(...)

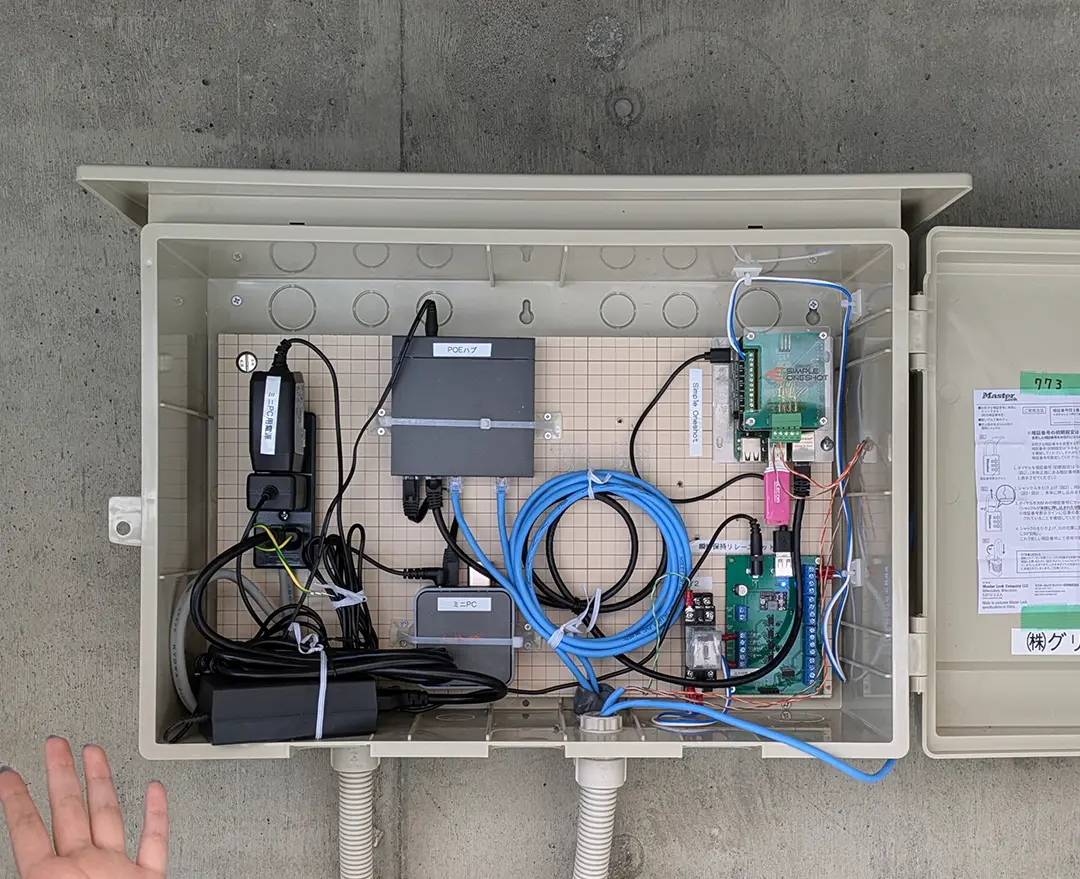

ロードヒーティングにも!

雪国のロードヒーティングとしても実績があります!!(GTEX社との相性は抜群!!(...)

結線図

ピンアサイン

エアコンを制御

本機から「無電圧瞬時A接点」を送信することで運転/停止。また運転中、その状態をi(...)

遠方制御アダプター側の結線

遠方制御アダプター側の写真です。B1-Bcが本機からのリレー信号(運転命令)。W(...)

遠方制御アダプターとの接続

「状態信号」は遠方制御アダプターのW1-W2と接続します。(遠方制御アダプターに(...)

電動シャッター(3点式-Aタイプ)

「開」「停止」「閉」」それぞれの端子に対して、本機のNOをパラレルで接続します。(...)

電動シャッター(3点式-Bタイプ)

停止命令がB接点で使われる制御方式を「Bタイプ」と称します。

動画で解説

取り付け写真

取付の様子です

文化シャッターのガレージシャッターを制御するのに導入したときの写真です。

天井に取り付け

業務用エアコン操作においては、天井に取り付けると施工しやすいです。

天井に取り付け2

業務用エアコンの場合、遠方制御アダプターと接続します。

よくある質問

なぜ常時接点には使えないのですか?
技術的には可能ですけど、あえてそうしました。理由は2つあります。

理由1:常時接点機能を有効にすると、AC100V以上の電気を流すのを目的として使われる。
そうなるとPSEの対象となってしまう。「使わないで下さい。」と言っても必ずそうなる。
(PSEマーク無しの販売は違法です。)詳しくはコチラ。

理由2:常時接点で運用しているとき、何等かの理由で再起動が必要になった場合、その操作している機器が落ちてしまう。(照明で使われると真っ暗になる)
常時接点で使いたい場合どうすればいいですか?
別売の瞬時リレー保持ユニット(4ch)をご購入下さい。
