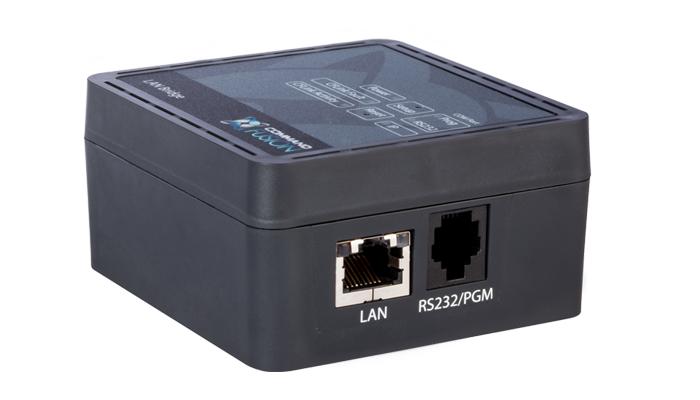

LAN Bridge

LAN - CFLink インターフェイス

スマートフォンで操作するにあたって必須のコントローラーです。
CF Linkシリーズ 、およびグリーンリンク対応のコントローラーをLANに接続することで、これらをスマートフォンから制御可能にします。

保証期間:
5年
価格  :
オープンプライス
製品概要
システム図
結線図
取り付け写真図

製品概要

【製品概要】
・スマートフォンで操作するにあたって、実質必須となる製品。
・TCPサーバー時クライアントからの同時接続台数は、なんと25台!!
・CF Linkで最大238台連結可能。
・DIN-MOD4にMOD-LRY8をフル装備することで、スマートフォンで最大7,584回路のリレーを開閉することができます。(8回路 x 4カートリッジ x 237台)
(上記において238台ではない理由:うち1台はLAN Bridgeに使用するため)
https://www.commandfusion.com/wiki2/hardware/cflink/cflink-overview

【ブリッジ機能】
TCPやシリアルで受信した文字列を自由に転送(ブリッジ) ・シリアルで受けた文字を、そのまま他の機器にTCP(ソケット)で転送することができます。
・TCP(ソケット)で受けた文字を、そのまま他の機器に「シリアル」で転送することができます。
・TCP(ソケット)で受けた文字列を、そのまま他の機器に「TCP(ソケット)」で転送できます。
・TCP(ソケット)で受けた文字列を、そのまま他の機器に「UDP(ソケット)」で転送できます。(ブライトスターなど)
・UDP(ソケット)で受けた文字列を、そのまま他の機器に「TCP(ソケット)」で転送できます。

システム図

最もオーソドックスな接続

LAN Bridgeは社内LAN(住宅の場合宅内LAN)に接続。LAN Brid(...)

中・大型案件

中型以上の案件になるとCF Miniではなく、DIN-MOD4やMOD-RY8-(...)

LOSで外からの制御が可能

遠隔操作(ルーターの外から)においては、LOSを使用します。これによって、「固定(...)

結線図

ピンアサイン

CF Link

CF Linkで最大238台連結可能です。

取り付け写真

CF MIniと接続

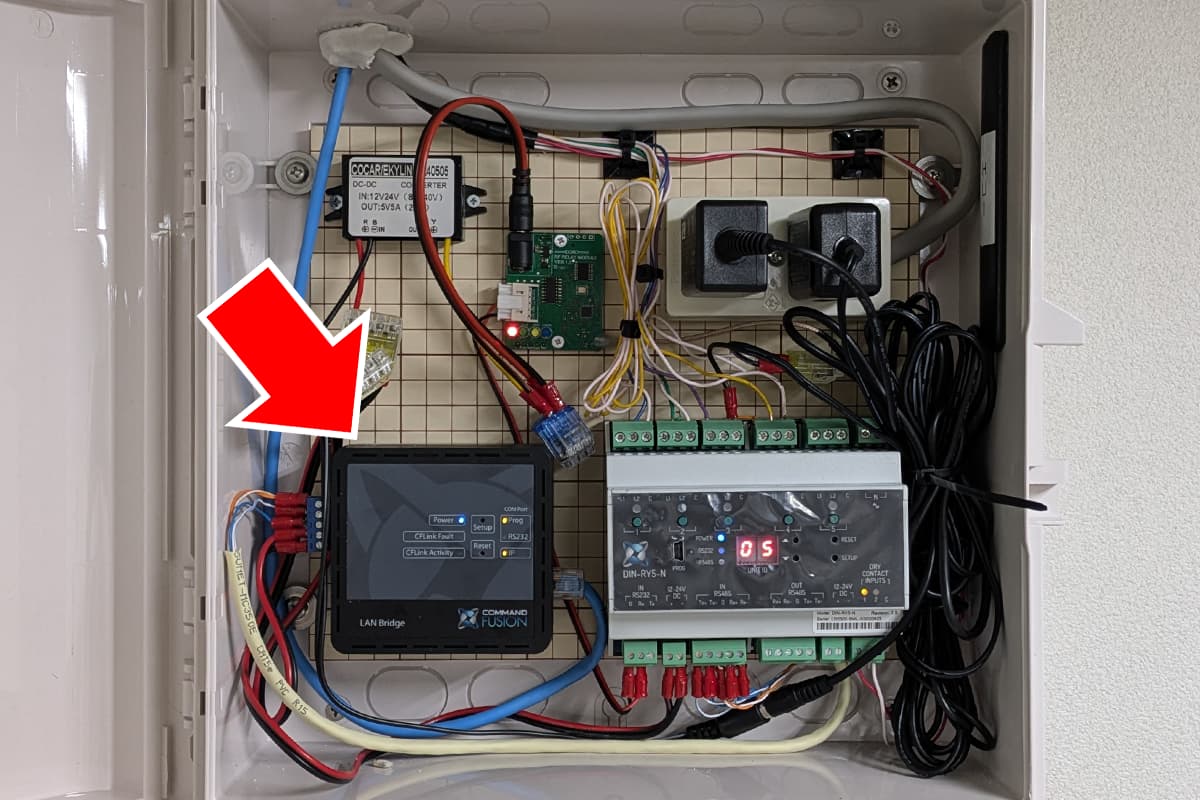

盤内の左側の機器がLAN Bridgeで右側の機器がCF Miniです。オーソド(...)

住宅大規模プロジェクト

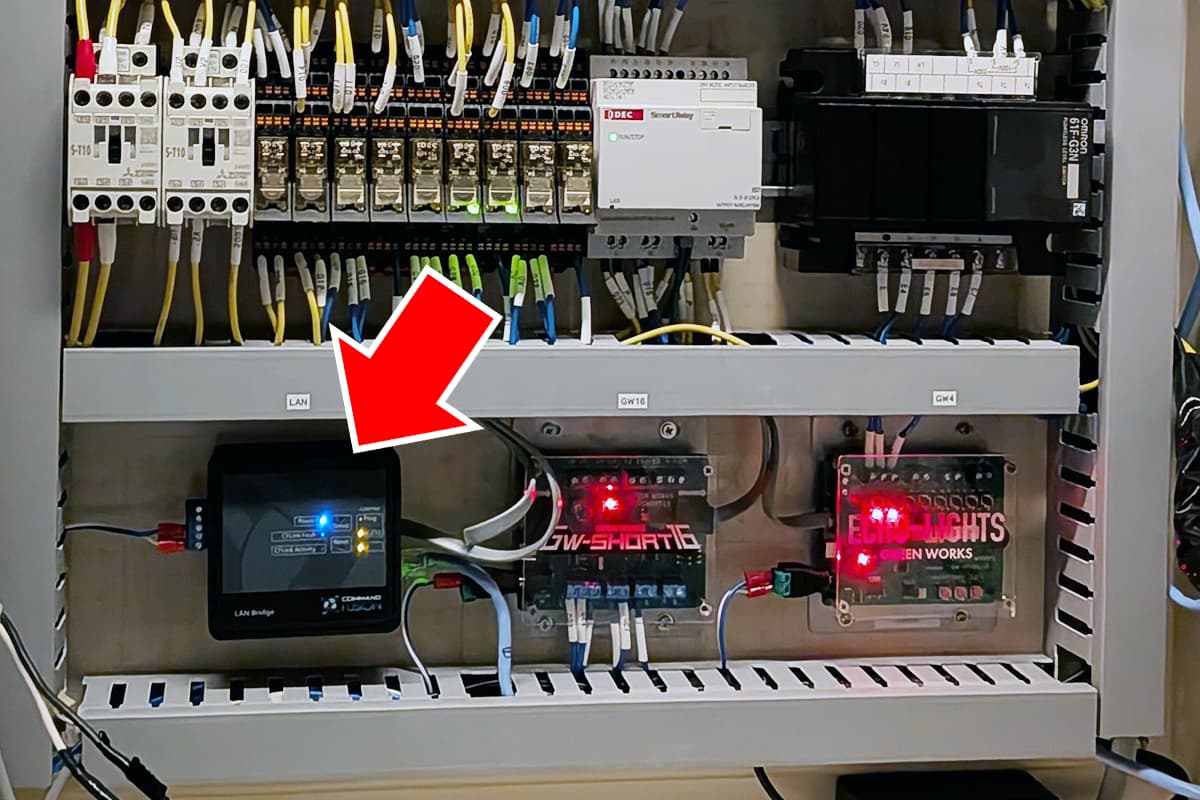

こちらはやや大型プロジェクトです。LAN Bridge(画面左下)がアタマになり(...)

住宅中規模プロジェクト

中規模になると、CF MiniよりもDIN-MOD4が使われます。写真では水色の(...)

よくある質問

なぜLAN Bridgeが必要なのですか?
CF Mini, DIN-MOD4, DIN-RY5-N, DIN-RY8-N, IR BlasterこれらはCF Linkは持っていても、Ethenetを持っていないためLAN に接続できないからです。
なぜCF MiniなどはLANを持ってないのですか?
CF Linkで拡張することを前提に設計されているからです。
