概要

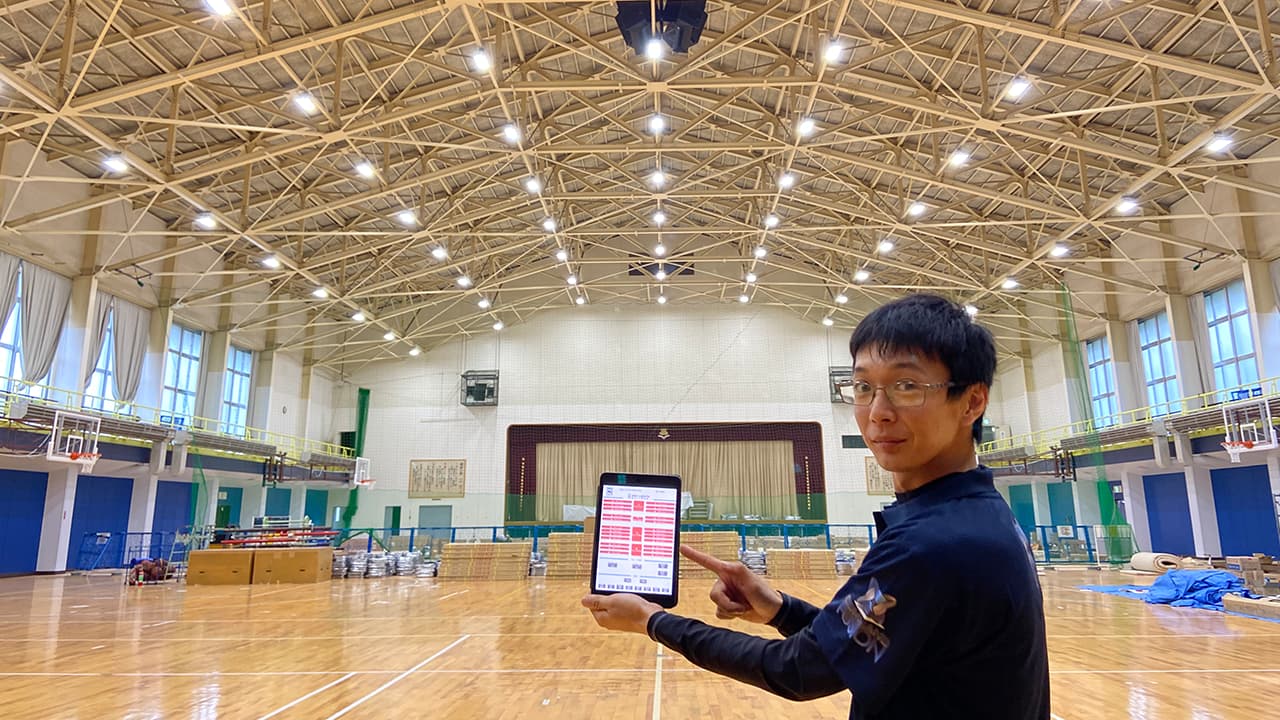

スポーツ強豪校として知られる 東海大学付属札幌高校。
同校の設備を担当する クエスト北海道（札幌市） 様より、「iPadを使って職員室から体育館の既存フル2線照明を操作したい」というご相談をいただきました。

■課題
・iPadで職員室から体育館のフル2線照明を遠隔操作したい
・セキュリティの関係上、校内LANの使用は不可
・モバイルルーターの使用も認められない

■グリーンワークスの提案
1) 専用の長距離WiFiを構築（校内LANとは完全に分離）
2) iPadをWiFi経由で体育館の制御盤に接続
3) 既存のフル2線に「WRT3224（接点入力T/U）」を増設（現地電気工事業者が対応）
4) 「DIN-RY5-N（JP）」のリレーを使用し、WRT3224を開閉 → iPadで照明の遠隔操作を実現
5) 照明のON/OFF状態を可視化
→照明に「MY2」を設置し、「DIN-RY4-N」の入力端子に接続
→MY2の接点をトリガーにし、iPadでON/OFF状態を確認可能

■導入後の成果
・職員の移動時間を大幅に削減
・体育館の照明の消し忘れ防止
・ 「一括ON」「一括OFF」ボタンで簡単操作を実現
・体育館のPLCヒーターもiPadで制御可能に

【使用機器】

• iViewer4(アプリ)
• LAN Bridge
• DIN-RY8-N
• CF Mini
