CASES
導入事例

ナブコ自動ドアをスマホで遠隔操作|静岡厚生会様(静岡市)

静岡厚生苑新緑の郷様
設置 株式会社グリーンワークス
種類 介護施設
導入時期 2024年1月
ロケーション 静岡市

概要

自動ドア国内最大手ナブコ社の自動ドアと当社の看板製品「シンプルワンショット」の互換性が証明された好例です。
・「既存のナブコ社の自動ドアをスマートフォンで遠隔地から開扉できるようにしたい。」
・「かつサービス時間外は、セキュリティの観点からセンサーでは開扉せず、職員のスマホでのみ開扉。」
以上2点を両立できる装置を探していた所、当社のホームページに行きついたとのことでした。

ナブコ社と話し合い、同社には「通常時」と「時間外」の2つのモードをご用意して頂き、時間外になると人感センサーは効かない設定にして頂きました。
そしてSIMPLE ONESHOTは人感センサーと同じ開扉信号(無電圧瞬時A接点)を送信。これによって自動ドアをスマートフォンで操作が可能に。

更に自動ドアの「状態信号」を感知してアイコンが変化。これによって、職員が別施設など遠隔地から操作した場合でも、ドアの開閉状態を確認しながら操作が可能に。この点非常に評価して頂きました。
(下のYoutubeの開始8秒辺りに注目。)
休日等サービス時間外の無人化に貢献しております。

【使用機器】

【関連サイト】

YouTube

ナブコ自動ドア

正面の写真が今回の対象の自動ドアです。

時間外はスマホで開扉

時間外になるとセンサーではドアは開きません。スマートフォンでの操作が必要になります。

コントローラーの写真

本件の心臓部シンプルワンショットです。無電圧瞬時A接点を送信します。

夜間はスマホのみ!

時間外においてはセンサーでは反応せず、スマホでしか開扉できない仕様となっております。

端子盤の写真

ナブコ側のI/O端子の写真です。シンプルワンショットと接続します。

通線ルート

自動ドアの化粧板に穴を開けてそこからシンプルワンショットまで配線。

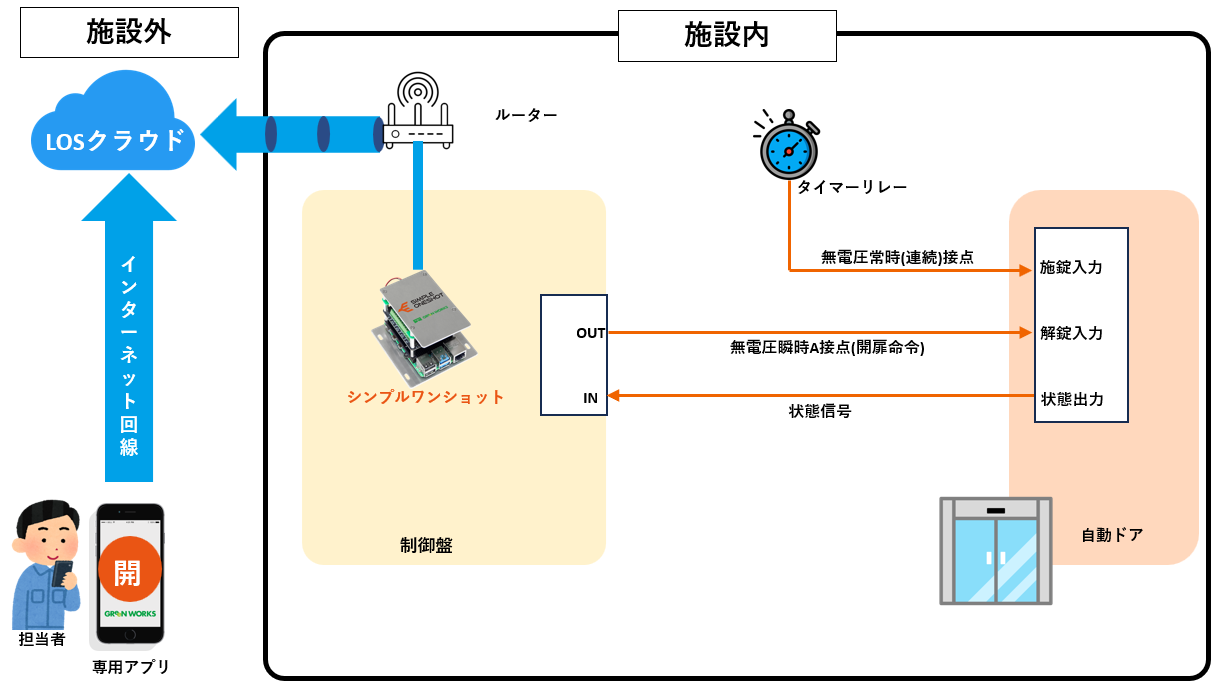

システム構成図
