概要

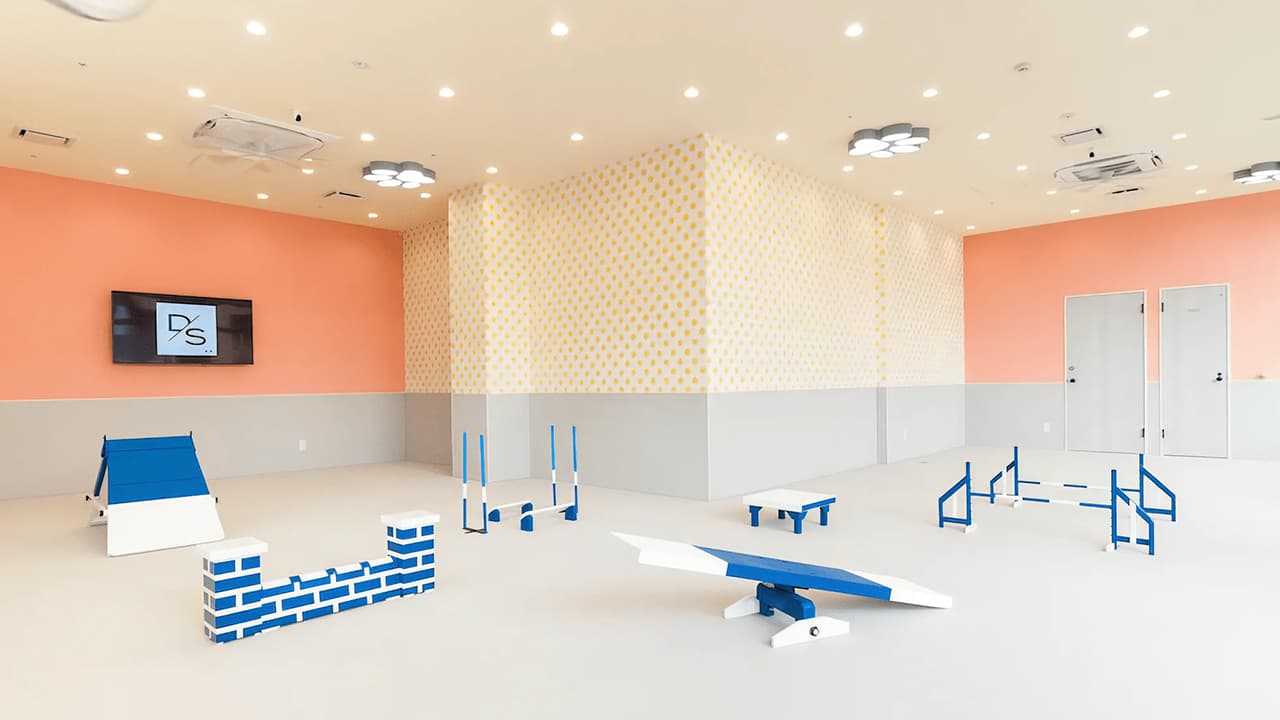

日本初の完全無人ドッグラン施設に、当社のコントローラーが採用されたので紹介致します。
「照明と空調をスマホで遠隔操作したい。」というご一報を頂いたのがきっかけでした。
当初ダイキン社のDKコネクトを採用する予定でしたが、納期が間に合わなく、たまたま当社のYoutubeに辿り着き、お問い合わせを頂きました。
当社認定代理店コンフォース社が、打ち合わせとIoT周りの施工を行い、当社は機器のご提供と現場での細かい調整作業を行いました。
同店舗案内
Youtube
ご要望
- 照明と業務用エアコンをスマホで遠隔操作したい。
- エアコンにおいては、温度も設定したい。
- その際１つのアプリで操作をしたい。
- どちらもON/OFFの状態をスマホで確認しながら操作したい。
- (遠隔操作において)セキュリティー上、店舗のルーターの設定は一切触れて欲しくない。
ダイキンエアコン
ダイキンエアコンが採用。画面右下はリレー制御基板。右上に見えるのは赤外線リモコン受信機。
リレー制御盤
右上にあるW1,W2はアンサー用。これでエアコンのON/OFFがスマホのアイコンで瞬時に分かります。(茶色はリレー制御で予備。)
赤外線リモコン信号で温度制御
リレー制御ではON/OFFの制御しかできません。赤外線リモコン受信機を装着してもらうことで、温度制御が可能に！
ワンショットリモコン
照明は「ワンショットリモコン」を採用することで、照明器具の選定の制限なくスマホで操作可能に！
制御盤
本システムの心臓部。「リモコンリレー」「エアコン(IR)」「エアコン(状態感知)」などの制御はここに集約されています。
下準備はシンプル！
コンフォースさんが施工する前の写真です。下準備は「当たり前の工事にしてください。」と伝えただけ。
システム構成図
操作一覧表
| 操作対象操作する機器 | リモコンリレー | 業務用エアコン(温度も含む) |
|---|---|---|
| スマホ |
|
|
使用コントローラー
- LAN Bridge
- LOS
- DIN-MOD4
- MOD-LRY8
- MOD-IO8
- MOD-IR8
操作機器一覧
| 操作機器 | メーカー | 型番 | 備考 |
|---|---|---|---|
| リモコンリレー | パナソニック | WR6165 | センサー連動ユニット(BBR910)を使うことで、コマンドフュージョンからのリレー制御を可能にしました。 |
| パワーリレー | オムロン | MY2(100V) | ON/OFF状態をアイコンで表示させるために必要。 |
| エアコン | ダイキン | FHCP80FB | 別売りのKRP4A3（グループ遠方アダプタ）とKRP1H98A（アダプタ取付箱）を搭載することで、リレー制御を可能にしました。 |
