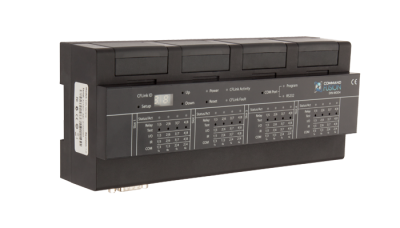

カートリッジ式コントローラー – DIN-MOD4

リレー・赤外線・IOカートリッジ用コントローラー
LANBrdige、カートリッジと組み合わせて使います。CF Miniよりもより仕様に合わせたインターフェイスを選択できるので、大規模案件では工事時間の短縮が期待できます。


価格: 125,000
インターフェイス:カートリッジスロット(x4), RS-232C (x1 ), CF Link
カートリッジスロット: 専用カートリッジの中から仕様に合わせて好きなものを装着します。
RS-232C:ルートロンやAVアンプの操作に使います。IR信号よりも、より細かい命令ができます。
CF Link:上のポートが足りない場合、CF Linkを使ってさらにCF miniまたはDIN-MOD4を増設することができます。

外部リンク

CF Linkを使った拡張(メーカーサイト)
CF Miniのメーカー公式サイト

CF Mini構成例

  • DIN-MOD4
    CF Miniで床暖房を接続した基本図
    間にJEM-A変換器をかまします。
  • DIN-MOD4
    CF Miniでエアコンを接続した基本図
    ON/OFFを含む温度調整はIRを使います。JEM-AはON/OFF状態のFeedbackに使います。
  • DIN-MOD4
    JEM-A1系統につき、IO, Relayそれぞれ1つ消費します。
    つまりCF Mini1台あたり床暖房4系統までコントロール可能。
  • CFMini-Aircon-FloorHeater-x2set
    この図の場合、CFMiniのポートは全て消費となります。

取付例

  • install-CFMini-1
    AVラック内に設置
    下にあるのはLANBridgeです。 CF Linkで接続されているのが分かります。
  • install-CFMini-2
    弱電制御盤に収めた例
  • install-CFMini-4
    1) IO2がパニックオープンの無電圧A接点を感知すると
    2) リレーが開く
    3) 自動ドアは開ききった後、100V供給が止まる
    4) 復旧ボタンを押すと、リレーが閉じて通常状態に戻る
